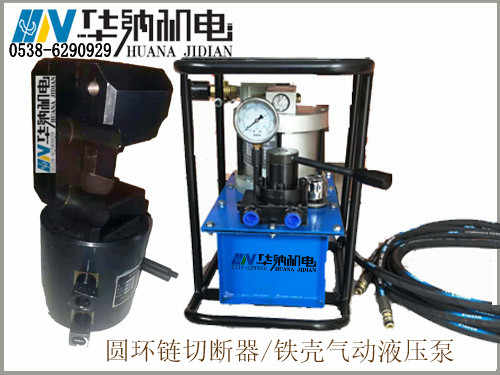

LKJ-42型圆环链切断器

LKJ-42型圆环链切断器



圆环链(锚链)节节相联组成索链,当索链长度发生变化时就需要去掉某一节圆环链(锚链)。本环链液压剪由液压缸和切割刀具组成,在液压力的作用下,柱塞推动动刀移动,与静刀配合形成剪切力将圆环链剪断泰安市华纳机电设备有限公司生产的圆环链切断器(液压剪)也可用于剪切其他棒料和螺栓等,是一种方便的切断器工具。除与我厂手动油泵配套使用外,它还可以与电动油泵、风动油泵等配套使用,可使其发挥能效,是剪断圆环链(锚链)的理想器具。

一、性能参数:

①切断对象:42×146圆环链

②剪切力:1400kN

③刀口开度:50mm

④剪切行程:45mm

⑤剪切形式:对剪

⑥额定油压:75MPa

⑥重量:76kg(含液压泵。


一、用途及特点:

    MQS锚索切断器采用液压技术冷切断矿山锚索。该切断器与SB手动液压泵或气动液压泵配套使用。操作简单、工作平稳可靠、速度快、携带方便。

二、技术参数:

型号 MQS-15 MQS-18 MQS-22 MQS-22开口

切断力 190KN 290KN 350KN 390KN

切断钢绞线直径 15.24mm 17.8mm 22mm 22mm

行程 28mm 28mm 28mm 30mm

额定压力 63Mpa 63Mpa 63Mpa 63Mpa

重量 11kg 16kg 19kg 25kg

三、主要结构:

   MQS锚索切断器由油缸、活塞、回位弹簧刀架、动刀、定刀等组成。其结构简单、操作方便、容易维修.

四、使用方法:

1.将要切断的钢绞线放入切断器中,钢绞线套筒套到要切断的钢绞线头部,并用手抓紧。

2.接通液压源。操作液压泵换向阀手柄使液压泵向切断器进油口供油,操作卸载阀手柄将其转向加载方向(顺时针)。此时液压油推动活塞下移,活塞下面的回位弹簧压缩,推动动刀向下运动,直至切断钢绞线为止。

3.操作卸载阀手柄,将其转向卸载方向(逆时针),此时回位弹簧伸张,推动活塞及动刀向上运动恢复到原始位置。

五、注意事项:

在使用过程中,如果发现切断压力明显升高,应检查切刀中是否已钝或发生其他故障,待故障排除后再使用。
