矿用数显锚杆拉力计

数显锚杆拉力计


数显锚杆拉力计是测定锚杆锚固力的一种检测工具,它对锚喷支护理论各种锚杆的研究以及工程质量的检验具有重大作用。根据锚杆拉力检测范围分为5吨、10吨、20吨、30吨数显锚杆拉力计,可根据用户要求定做50吨、100吨数显锚杆拉力计。

定购时:用户需提供锚杆的直径和螺纹大小,便于配拉杆头。

数显锚杆拉力计参数:

10T数显锚杆拉力计,油缸中心孔:27mm,油缸行程60 mm,测量范围0100 kN,重量7.5kg

20T数显锚杆拉力计,油缸中心孔:34mm,油缸行程80mm,测量范围0200 kN,重量14kg

30T数显锚杆拉力计,油缸中心孔:45mm,油缸行程80mm,测量范围0300 kN,重量16kg

50T数显锚杆拉力计,油缸中心孔:60mm,油缸行程120mm,测量范围0500 kN,重量29kg

100T数显锚杆拉力计,油缸中心孔:90mm,油缸行程150mm,测量范围01000KN,重量65kg

用途与特点:

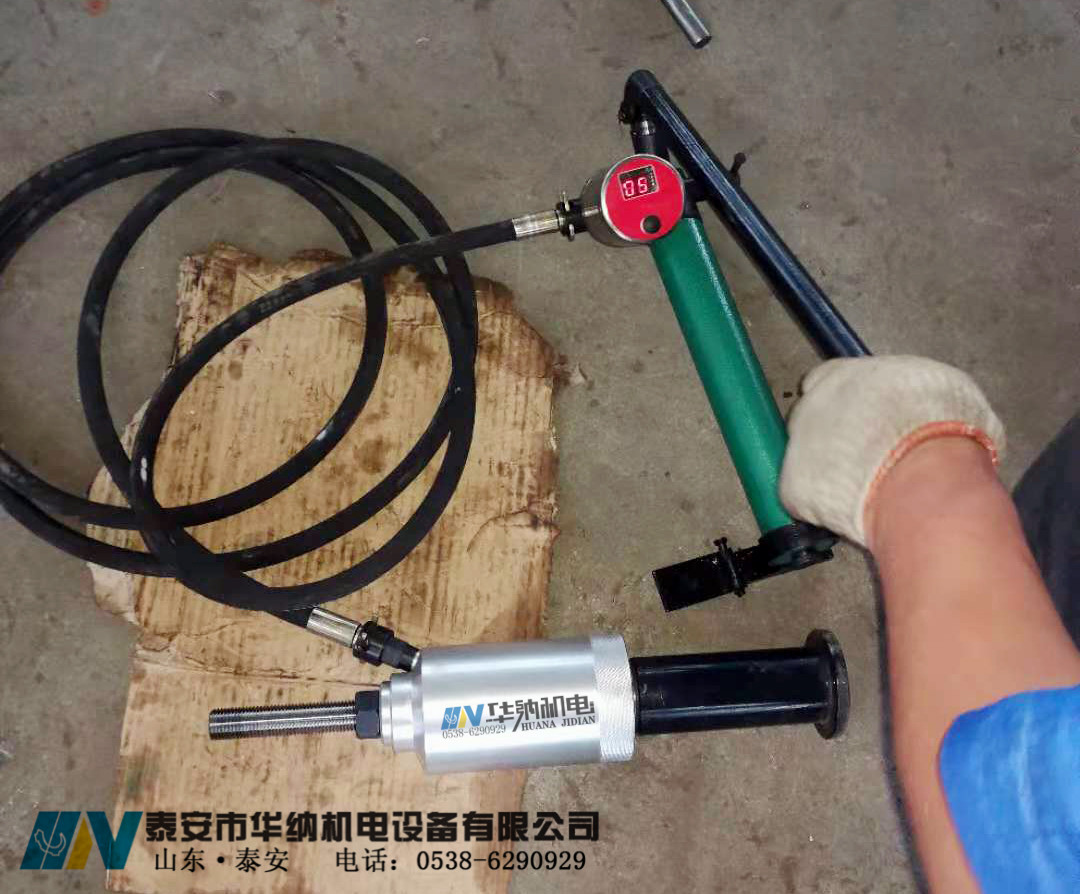

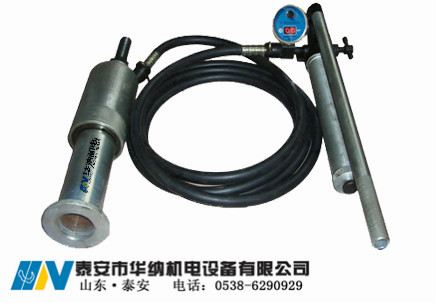

RJ-1.10T/20T/50T 型系列错杆拉力计适用于煤矿锚杆、锚索、钢筋、锚栓等锚固体的锚固力检测,是锚杆施工支护工程质量检验必备仪器之一。该拉力计由手动泵、液压缸、数字压力表及高压胶管等部分组成。泵体采用精密铸钢制造,使用寿命长。液压缸为中空自复位式,XH 系列型油缸带有提把并可通过快速接头与高压胶管相接。数字压力表读数直观,可直读铺杆拉力(kn)值。该系列拉力计结构紧凑、携带方便、体积小、重量轻拉力计手动泵亦可作为通用小流量高压油的动力源

操作程序请按以下步骤进行:

1.检查油量如液压缸活塞没有完全缩回到缸体内时,应首先通过油管连接至手动泵,逆时针方向拧松泵体上的卸荷阀,使液压缸中的液压油排回到手动泵储油筒中。拧开注油口盖,检查泊量,如油不满(储油筒中应留有约1/5空间),可加注N32/号耐磨液压油。

2.排气液压系统组装好后储油简、油管及液压缸中常混有空气,为使液压系统正常,这些空气必须排掉。方法是拧松注油口盖,以便储油简内空气排出。将手动泵放在比液压缸稍高的地方,顺时拧紧卸荷阀,压手动泵,使液压缸活塞伸出全部行程,再打开卸荷阀,使活塞缩回,连续几次即可。
