锚喷质量检测

联系我们

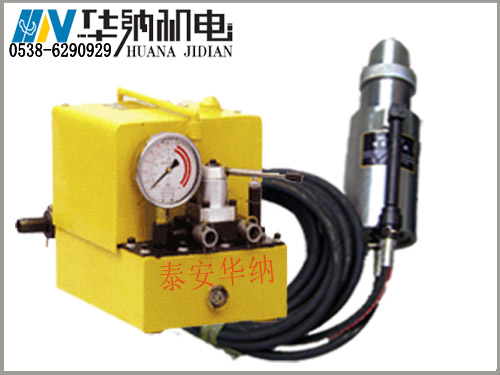

md15-180/40型电动锚索张拉器

电动锚索张拉器


产品名称:电动锚索张拉机具,电动锚索张拉器,电动液压油泵,电动锚索张拉仪

型号:md15-180/40

锚索张拉机具操作规程

1、检查电动机或手动油泵中的液压油是否到位(注:加入30#以上的抗磨液压油或机械油)将两根高压油管的快速接头插.入泵站卸载阀和张拉机具上的千斤顶的两只快速接头,注意:接头座的两只U型卡定要插到位i,防止高压出事故。

2、接通电源,空载往复运行几次,以排除管路系统中的空气。

3、使锚索(钢绞线)穿入张拉千斤顶的中心孔,以千斤顶的顶压器顶住锚索的锚具准备张拉。

4、接通电源,启动电动油泵或手动油泵加压,旋转卸载阀上的手柄至A或B位使千斤顶油缸顶出,则锚索被张拉。注意观察油泵上的压力表得读数变化,当达到设计预应力时,应停止加压,把卸载手柄回到中位,工作锚具已张拉自动锁紧。此时换向供油,将卸载手柄反向转动加载,使张拉千顶油缸回缩,达到自动退锚,并退出张拉千斤顶。如果一次没有完成张拉要求,按照程序,继续二次或多次张拉,直至达到预应力张拉值为止。



生产厂家:泰安市华纳机电设备有限公司

用途:电动锚索张拉机具用于煤矿井下锚索安装,由张拉千斤顶和DBD系列电动泵站组成。可根据要求调整输出压力驱动千斤顶对锚索施加要求的预紧力。该系统具有结构简单、重量轻、移动方便、密封性好、事故率少、使用方便等特点。DBD系列电动泵站是由定量柱塞泵、控制阀、油箱、电机、仪表等组合成的一个独立的液压动力装置,本泵站具有停机保压性能、单油路进回油性能。

主要技术指标

电动泵主要技术指标:工作压力:0-80MPa;◆额定流量:0.8-20L/min;◆电机功率:1.1-15KW;◆油箱容量:12-200L;◆外形尺寸(长X宽X高):可按客户要求生产一次性产品。

张拉千斤顶主要技术指标:(1)锚索拉拔器额定拉力:300KN;(2)额定压力:51.5MPa;(3)活塞行程:70mm; (4)活塞面积:35cm2;(5)手动双速换向油泵额定压力:63MPa;(6)操作阻力:≤50KN;(7)环境条件:环境温度-20℃~45℃。

切断器的使用

1、把切断器与油泵高压油管连接起来,插好油管接头座上的U型卡,将待剪的钢绞线或钢筋穿进切断器刃孔,进入手把管内,操作泵站的卸载阀手柄向切断器供压力油,慢慢切断钢绞线,反向操作卸载手柄,使切断器复位。切断时的注意事项

剪切刀钝后,切断阻力增大,应及时修磨刀刃或更换动静刀片


注意

严禁将手伸入剪切孔内。
