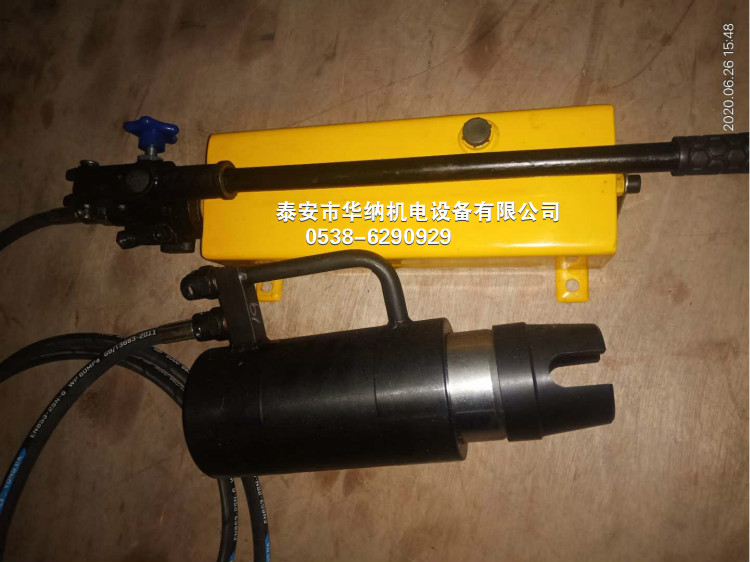

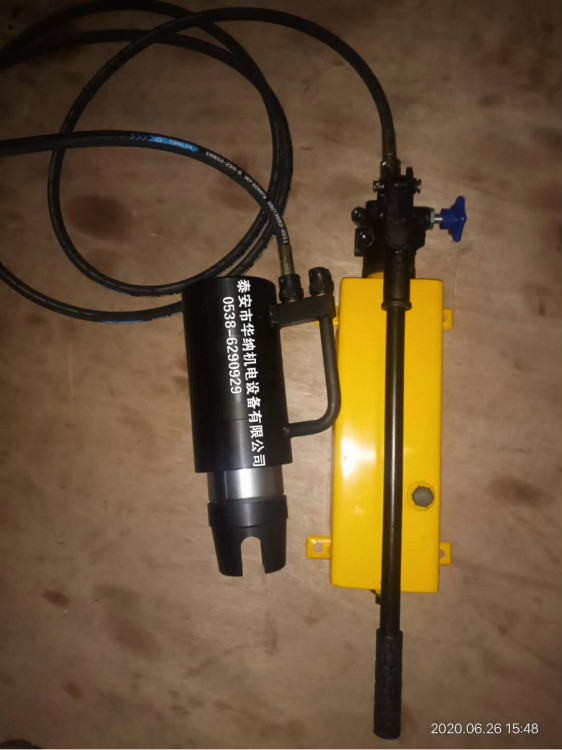

MS15-200/60型矿用锚索张拉机具

矿用锚索张拉机具




产品名称:矿用锚索张拉器,矿用锚索拉力机,矿用锚索张拉仪,矿用锚索张拉机具。

型号:MS15-200/60

用途:用于煤矿井下锚索安装,特别适合煤矿井下无气源场合下使用,由张拉千斤顶和SSD—H50型手动液压泵组成。手动泵可根据要求调整输出压力驱动千斤顶对锚索施加要求的预紧力。该系统具有结构简单、具有重量轻、移动方便、密封性好、事故率少、使用方便等特点。



主要技术指标:(1)锚索拉拔器额定拉力:300KN;(2)额定压力:51.5MPa;(3)活塞行程:70mm; (4)活塞面积:35cm2;(5)手动双速换向油泵额定压力:63MPa;(6)操作阻力:≤50KN;(7)环境条件:环境温度-20℃~45℃。

矿用锚索张拉器结构

双速换向油泵双速换向油泵主要由快速插头座、快速插头、压力表、泵体、换向手柄、储油器、加油孔盖、压杆手柄等组成。在泵体内部设有进、排油阀、顺序阀、卸荷阀等。双速换向油泵的特点是由双柱塞组成。当油泵工作时,双柱塞同时工作,快速输油。当压力达到设定压力时大柱塞吸入的油通过顺序阀返回储油器,小柱塞继续输油至额定压力。这样既提高了效率,又减少了工作阻力当油泵需要换向时,扳动换向卸荷手柄顺时针旋紧,泵体上端(快速接头座)输出压力油,泵体下端(快速接头)回油。当换向卸荷手柄逆时针旋紧时,体上端(快速接头座)回油,泵体下端(快速接输出压力油。当换向卸荷方定松时,油泵卸荷。锚索拉拔器锚索拉拔器要由快速接头座、快速接头、手柄、油缸、支撑座等组成。在活塞内部设有涨紧锚索的卡具。拉拔器的油缸是一双作用油缸,当压力油通过快速接头座进入油缸时,活塞向前运动,拉拔开始 压力油通过快速头入油缸时活塞塞退回,卡具自动张开

更换不同的支撑座,可取下安装后的锚索卡头。

·高压油管总成

高压油管总成主要由快速接头、压接管高压油管、快速接头座等组成。管路的连接采用快速接头。该接头采用钢球闭锁径向密封。接头内带有单向阀芯,接头分离时,能自动迅速地封闭管道,油液不外漏。用户在使用过程中,不用任何工具就可快速拆装,并可任意接长。
