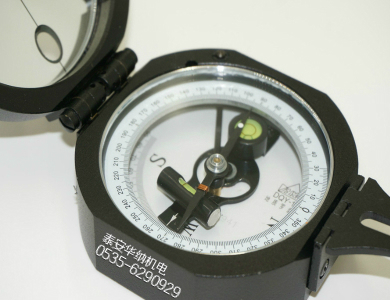

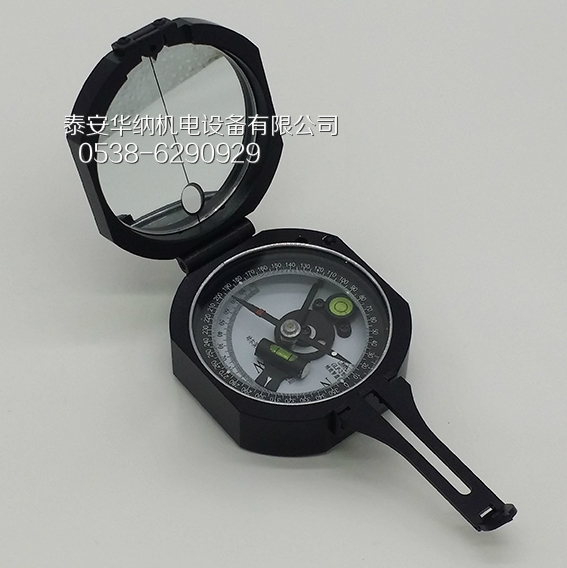

DZL-1型地质罗盘仪

地质罗盘仪




产品名称:地质罗盘仪

产品型号:DGY-1/DZL-1

产品类型:测绘类仪表

产品品牌:华纳机电

生产厂家:泰安市华纳机电设备有限公司

产品用途:地质罗盘仪主要用于煤矿及有色金属矿井磁方位角和倾斜角的测量。也可以供地质人员作某些测量时的应用。

二、地质罗盘仪特点

地质罗盘仪结构简单,操作方便,精度可靠,磁针转动灵活,各转动部分配合良好,体积小,重量轻,便于携带。

三、技术参数:

   1、磁针的示度差小于±0.5°。2、磁针的灵敏度即归零误差小于0.3°。、磁针在±0.5°范围内,阻尼摆动次数,5次以上。4、测角器的测量误差不大于1°。5、水准器灵敏度(20时) ①长准器:12±3/2mm ②园水准器:25±3/2mm6、磁针长50mm7、仪器外形尺寸(mm)长:79,宽:70,高:29 8、仪器重量:200g

必须注意:

方位角刻度盘为逆时针方向标注。

两种刻度盘所标注的东、西方向与实地相反,其目的是为了测量时能直接读出磁方位角和磁象限角,因测量时磁针相对不动,移动的却是罗盘底盘。

当底盘向东移,相当于磁针向西偏,故刻度盘逆时针方向标记(东西方向与实地相反)所测得读数即所求。

在具体工作中,为区别所读数值是方位角或象限角,可按下述方法区分:如图A与B的测线位置相同,在方位角刻度盘上读作285°、记作NW285°或记作285°,在象限角刻度盘上读作北偏西75°,记作N75°W.如果两者均在象限内,例如50°,而后者记作N50°E以示区别

岩层走向的测量岩层走向是岩层层面与水平面相交线的方位,测量时将罗盘长边的底棱紧靠岩层层面,当圆形水准器气泡居中时读指北或指南针所指度数即所求(因走向线是一直线,其方向可两边延伸,故读南、北针均可)岩层倾向的测量岩层倾向是指岩层向下较大倾斜方向线(真倾向线)在水平面上投影的方位。

测量时将罗盘北端指向岩层向下倾斜的方向,以南端短棱靠着岩层层面,当圆形水准器气泡居中时,读指北针所指度数即所求。岩层倾角的测量岩层倾角是指层面与假想水平面间的较大夹角,称真倾角。

真倾角可沿层面真倾斜线测量求得,若沿其他倾斜线测得的倾角均较真倾角小,称为视倾角。测量时将罗盘。

方法与上基本相同。不同之处是右手中指按着底盘外的按钮,悬垂则自由摆动,当达到较大值时松开中指。悬锤固定所指的读数即岩层的真倾角。
