煤矿顶板离层指示仪

顶板离层指示仪



产品名称:顶板离层指示仪

产品型号:LBY-3型、WBY10型、ZKBY-2

产品类型:矿压观测仪表

产品品牌:泰安华纳机电

厂家:泰安市华纳机电设备有限公司

产品用途:

顶板离层指示仪是一种检测顶板岩层移动的专用监测仪器。它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。LBY-3型顶板离层指示仪为煤矿工程技术人员和监测工作人员提供确定锚杆的长度、抗拉强度,了解所使用锚杆的合理性、经济性而需要的科学依据。

LBY-3型顶板离层指示仪的安装使用可有效的防止顶板坍落事故的发生,确保煤矿安全生产。

顶板离层仪主要有基点锚固器、钢绞线、套筒、游标、拉紧螺丝组成。

安装步骤:

为了准确反映顶板变化情况,离层仪要紧跟工作面迎头安装,在安装后工作面10-700内的离层仪要每班进行观测记录。

1、用锚杆钻机∮28mm钻头打7m8m深的孔;深部基点:用安装杆将深部基点锚固器推入孔中,直至孔底,抽出安装杆后,手拉一下钢丝绳,确认锚固器已卡住,深基点应固定顶板以上7m8m处;浅基点3-4m浅基点:用安装杆推入浅部基点锚固器至2--3处,抽出安装杆后用手拉一下钢丝绳,确认锚固器已固定住;

2、两端固定螺丝对准刻度:记下浅部、深部的初始读数,用螺丝卡死,并截去多余钢绳。

顶板离层仪的使用规定:

巷道每隔5m10m安设一个LBY-3A顶板离层指示仪;离层指示仪安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层的全过程。

LBY-3型顶板离层指示仪技术特性:

①测量方式:反光彩色显示;②测量点数:2个;③量程:200㎜;④读数精度:1㎜;⑤安装锚孔直径:28-42㎜。

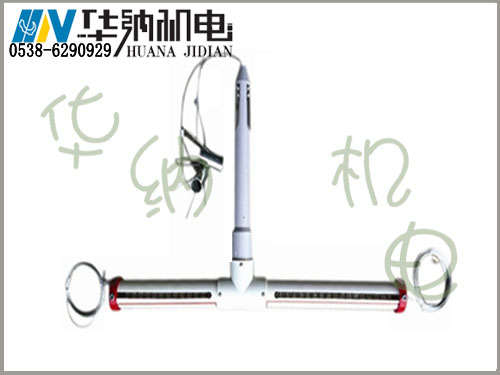

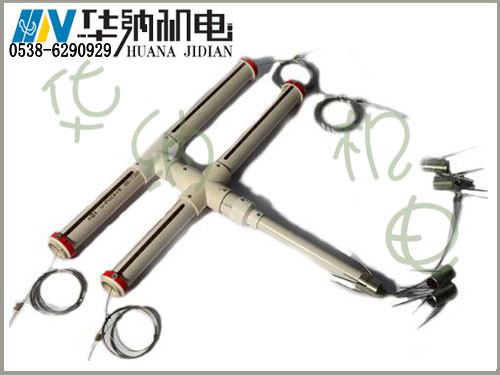

泰安市华纳机电设备有限公司生产:丁字型顶板离层仪,LBY-3型,WBY10型等,现货销售,欢迎定购。
