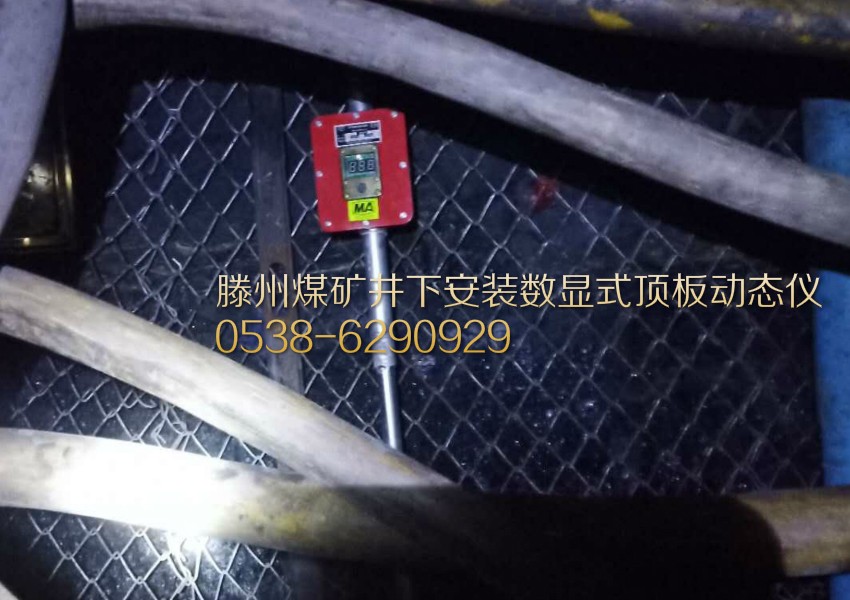

顶底板移近量动态观测报警仪

产品用途：KGU101-200顶底板移近量动态观测报警仪用于巷道顶底板位移、移近量发生微小变化时观测，以及下沉动态量发生时进行报警提示，是矿井掘进工作面，回采工作面进行巷道安全观测的科学仪器。顶底板移近量动态观测报警仪设计合理，安装方便，光闪报警，是井下作业时进行超前监测的一款安全监测仪器。

功能特点:

⑴顶底板移近量检测；

⑵数字LED显示；

⑶光控/手动触发显示；

⑷下沉量设定报警。

技术参数：

①量程:0-300mm；

②测量范围:0.8-3.8米(配接长杆)；

③分辨率:0.1mm；

④测量精度:1%；显示方式:lED

⑤报警:lED光报警；

⑥存储容量:8KB(30天数据)；

⑦电源:dC3.6V(连续工作2年)；

⑧防爆形式:本质安全型Exib1。

顶底板移近速度观测：

顶底板移近速度时,用手表计时,用As型ADL-2.5型测杆接上CH-Ⅱ型指示器(如图3-2所示)或KY-82型顶板动态仪测顶底板移近量。每隔6、3、2、30读一次数,数据记入表3-1根据测得的移近量,算出移近速度。测定无工序和割煤、移架工序影响时,把测点设在距煤壁不同距离的架间空隙处。测定工序对顶底板移近量影响范围时,观测是自距割煤或移架地点30米处测点开始,至割煤或移架过测点30米顶板稳定后结束。 

 观测时，要将割煤或移架的进度每隔1—2米或1—2架的位置和时间同时记入表3-1.
