矿用本安型数字压力计
产品名称:矿用本安型数字压力计
产品型号:YHY60(A)
产品所属类型:矿压监测仪器仪表
基本功能:YHY60(A)矿用本安型数字压力计又称综采测压表,主要用于综采支架压力检测,也可用于其它液压设备压力检测。是对液压支柱压
力进行自动观测和显示的集微电脑技术和计算机技术一体的自动化监测设备
本压力计采用高精度的电阻型压力传感器双通道的矿压检测接口可对液
压柱压力同时进行两点的压力采集经微电脑系统转化成数字形式直观
采用光感洗统能实现在井下自动测量显示。
技术特点:
①采用电阻式压力传感器,电子电路,电池一体化设计。
②数字显示,一键操作,操作简单方便。
③具有光控,报警和校零功能。
④电池供电,低功耗设计,可在井下长期使用,免维护。
主要技术参数:
①量程:0~60MPa。
②精度:±2.5%(F.S)。
③电源:4.5V。
④测量点数:2点。
⑤引压孔:10mm(KJ10国标)。
⑥防爆标志:ExibI。
⑦重量:1Kg。
1、工作原理
将综采支架高压腔内压力通过液压油管传递给压力应变电桥,应变电桥将压力转换为模拟电压量,经信号处理电路转换为数字量显示当前液压压力大小。
2、使用说明

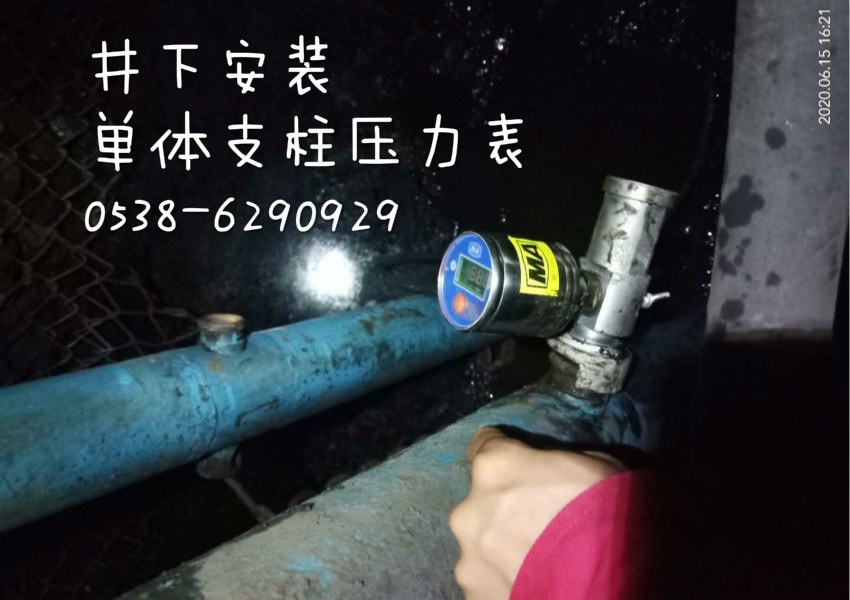

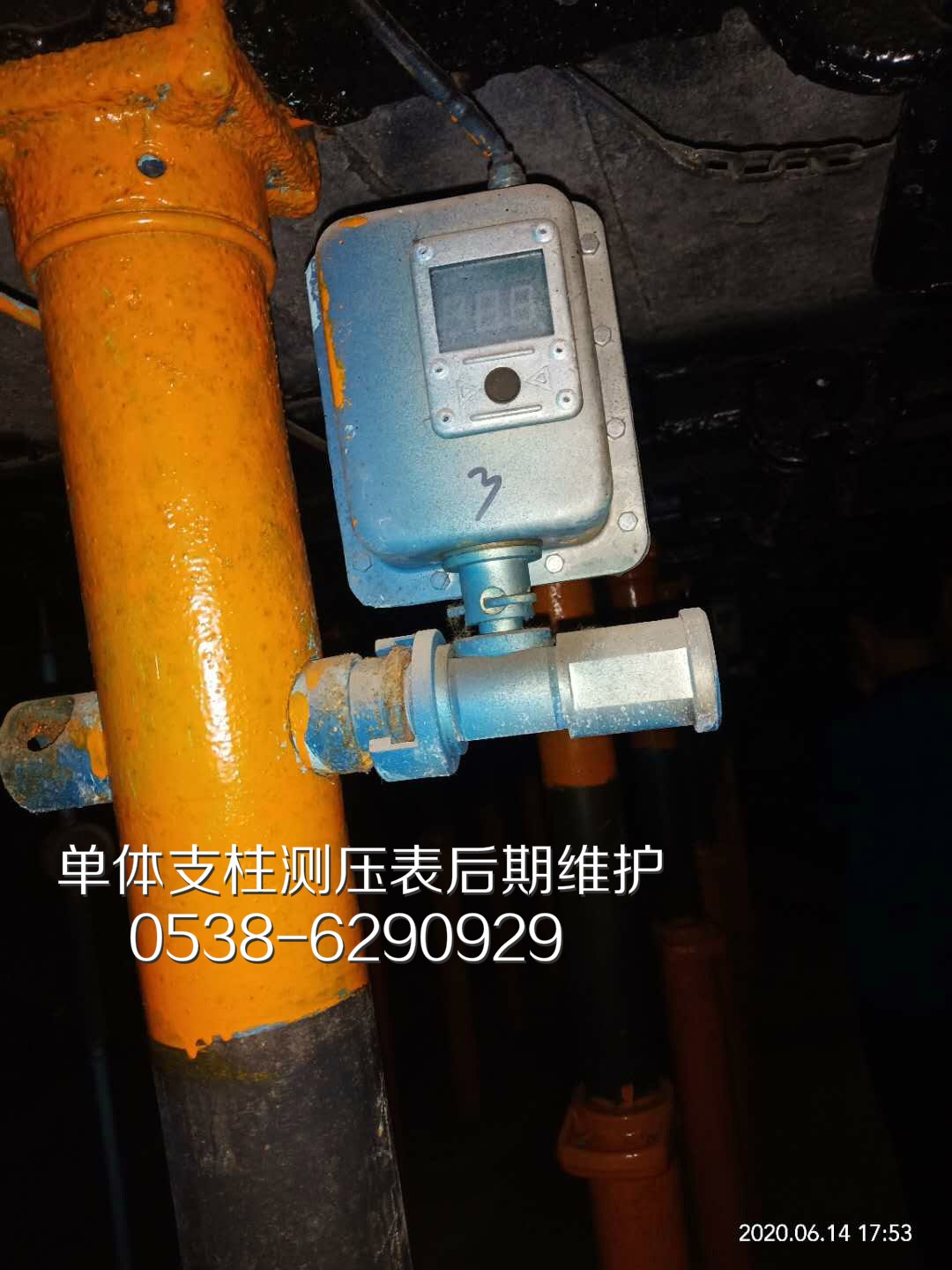

通过高压油管与高压腔相连,连续检测左右两压力腔压力变化情况。
