商品型号：MPJ-8

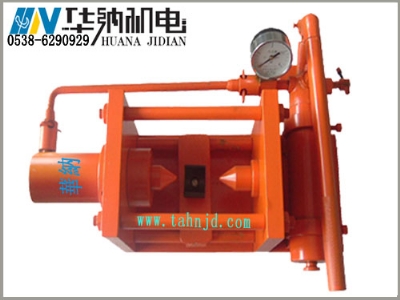

MPJ-8型锚喷质量检测仪（混凝土强度检测仪）

锚喷质量检测仪主要用于检测混凝土及喷射混凝土的强度，亦可检测岩石的强度等级。该仪器具有结构紧凑合理，外观新颖美观、操作简单、检测迅速等特点。

主要技术指标：

①工作荷载：30KN；

②额定压力：15Mpa；

③两伽荷锥体同轴度：＜0.2mm；

④测度芯样：φ50mm；

⑤行程：60mm；

⑥测试精度：±2%-±5%；

⑦活塞直径：53mm；

⑧重量：15Kg；

⑨外形尺寸：460×260×160mm。

华纳机电锚喷质量检测仪，“华纳”牌锚喷质量检测仪，生产锚喷质量检测仪厂家，锚喷质量检测仪源头厂家，山东锚喷质量检测仪，泰安华纳锚喷质量检测仪，泰安市华纳机电设备有限公司重点生产的产品之一锚喷质量检测仪。

PJ-8型锚喷质量检测仪（混凝土强度检测仪）使用操作方法：

1.测定混凝土厚度与强度。用泰安市华纳机电设备有限公司生产的FZQ-2型混凝土岩芯钻机直接从混凝土喷体中钻取直径为50mm的芯样，直接从芯样量得喷层厚度。用MPJ8锚喷质量检测仪对取出的芯样进行点荷载试验得出的芯样点荷载值，再换算成标准抗压强度。测定混凝土强度的方法步骤如下：

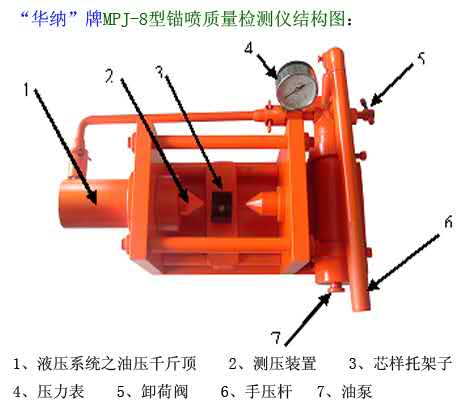

（1）将千斤顶置于框架上，然后用高压油管将千斤顶与压力表座、油泵等连接起来。

（2）逆时针旋转压力表座与手压油泵上的止回阀，用手动压力杆将千斤顶活塞压回到低端。再顺时针方向关闭止回阀。

（3）将芯样试件径向卧放于上、下锥体之间，且使受力点通过芯样中心。若芯样长度为40-50mm时采用轴向中心加载。

（4）缓慢均匀地上下压动油泵水柄，注意压力表指针数值，记录芯样破坏时压力表的读数，即为点荷载值。

（5）逆时针旋转打开压力表座及手压油泵上的止回阀，使压力表指针回到原始位置。

（6）根据点荷载值换算成混凝土标准抗压强度。

2.喷射混凝土与围岩粘结强度的检测。

检测方法与步骤如下：

（1）用钻取机垂直喷层钻入5mm左右，形成留在巷道壁上的芯样。

（2）将弹性芯样卡套平稳缓慢地放入芯样与围岩的间隙中，轻推锥形压盖，使长套卡紧芯样，不要碰撞。

（3）装上千斤顶，用油管连接千斤顶、压力表座、油泵。

（4）加压方向与检验混凝土强度、锚杆锚固力方法相同，注意记录拉断芯样时压力表的读数。

（5）根据压力表值计算粘结强度。

3.检验锚杆的锚固力。

使用支撑锚杆夹具代替检测混凝土与围岩粘结强度用的芯样卡套，夹住外露锚杆，可进行锚杆锚固力的检测，方法与使用锚杆拉力计检测相同。
